Se concentrer sur la recherche, le développement, la production et la vente de fils et de câbles.

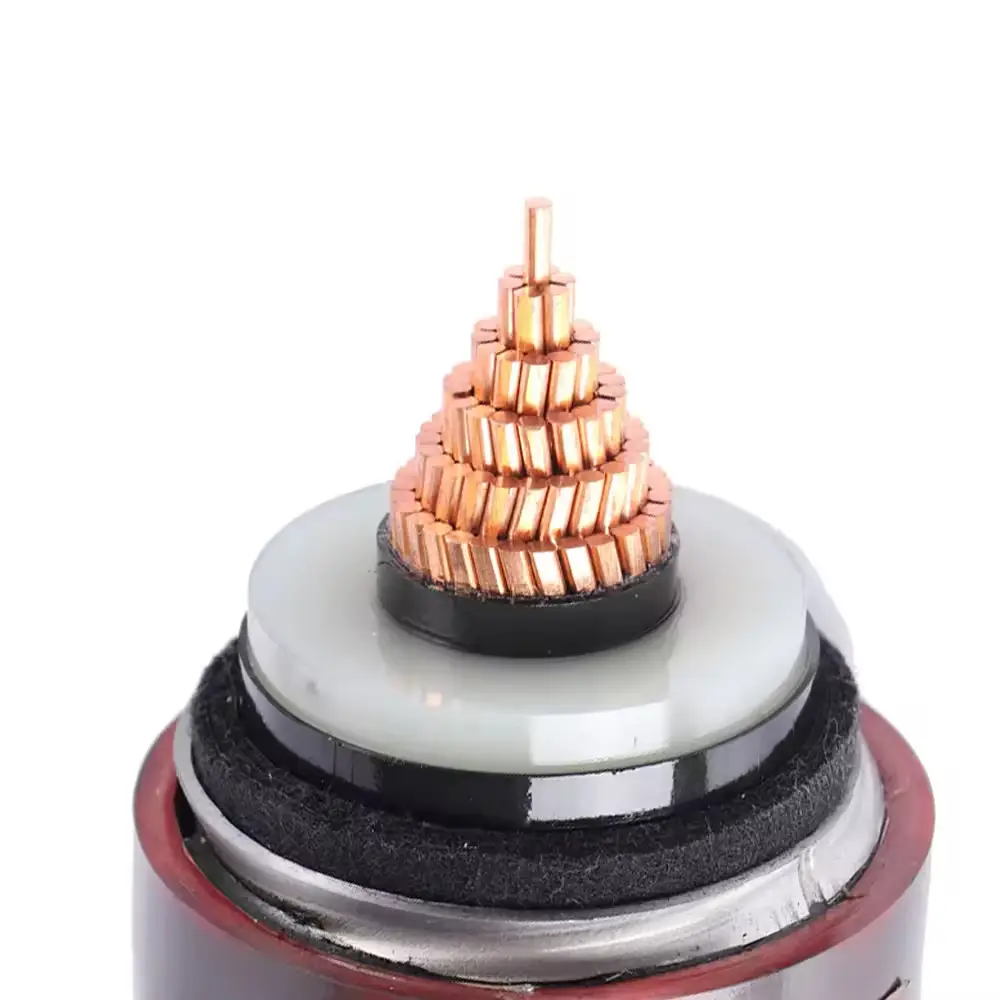

Câble d'alimentation XLPE 127-220kV avec conducteur en cuivre, gaine extérieure en aluminium ondulé PE 1

Câble d'alimentation XLPE 127-220kV avec conducteur en cuivre, gaine extérieure en aluminium ondulé PE 2

Câble d'alimentation XLPE 127-220kV avec conducteur en cuivre, gaine extérieure en aluminium ondulé PE 3

Câble d'alimentation XLPE 127-220kV avec conducteur en cuivre, gaine extérieure en aluminium ondulé PE

Norme

● Câbles d'alimentation GB/T11017-2014 avec isolation en polyéthylène réticulé et leurs accessoires pour tension nominale de 110 kV (Um = 126 kV)

● Câbles d'alimentation GB/T18890-2015 avec isolation en polyéthylène réticulé et leurs accessoires pour tension nominale de 220 kV (Um = 252 kV)

enquête

Écrire une critique

spécification	Nom
YJLW02	Câble d'alimentation avec conducteur en cuivre, isolation XLPE, gaine en aluminium ondulé, gaine extérieure en PVC
YJLW02—Z	Câble d'alimentation longitudinal bloquant l'eau avec conducteur en cuivre, isolation XLPE, gaine en aluminium ondulé, gaine extérieure en PVC
YJLW03	Câble d'alimentation avec conducteur en cuivre, isolation XLPE, gaine en aluminium ondulé, gaine extérieure en PE
YJLW03—Z	Câble d'alimentation longitudinal bloquant l'eau avec conducteur en cuivre, isolation XLPE, gaine en aluminium ondulé, gaine extérieure en PE
YJLLW02	Câble d'alimentation avec conducteur en aluminium, isolation XLPE, gaine en aluminium ondulé, gaine extérieure en PVC
YJLLW02—Z	Câble d'alimentation longitudinal bloquant l'eau avec conducteur en aluminium, isolation XLPE, gaine en aluminium ondulé, gaine extérieure en PVC
YJLLW03	Câble d'alimentation avec conducteur en aluminium, isolation XLPE, gaine en aluminium ondulé, gaine extérieure en PE
YJLLW03—Z	Câble d'alimentation longitudinal bloquant l'eau avec conducteur en aluminium, isolation XLPE, gaine en aluminium ondulé, gaine extérieure en PE

Catégorie de câble	Nom du câble	Modèle de câble
Câble de commande marin	Câble de commande marin blindé tressé de fil de cuivre de gaine intérieure de PVC d'isolation d'éthylène-propylène	CKEV80/DA/SA/NA
	Câble de commande marin blindé tressé en fil d'acier de mûre de gaine intérieure de PVC d'isolation d'éthylène-propylène	CKEV90/DA/SA/NA
	Isolation en éthylène-propylène Gaine intérieure en PVC Tresse en fil de cuivre Gaine extérieure en PVC blindé Câble de commande marin	CKEV82/DA/SA/NA
	Isolation éthylène-propylène Gaine intérieure en PVC Tresse de fil d'acier Gaine extérieure en PVC blindé Câble de commande marin	CKEV92/DA/SA/NA
	Câble de commande marin gainé de polyoléfine réticulée avec isolation en éthylène-propylène	CKEPJ/SC/NC
	Isolation en éthylène-propylène, gaine intérieure en polyoléfine réticulée, tresse en fil de cuivre, câble de commande marin blindé	CKEPJ80/SC/NC
	Isolation en éthylène-propylène, gaine intérieure en polyoléfine réticulée, fil d'acier, armure tressée, câble de commande marin	CKEPJ90/SC/NC
	Isolation en éthylène-propylène gaine intérieure en polyoléfine réticulée tresse en fil de cuivre gaine extérieure blindée en polyoléfine réticulée câble de commande marin	CKEPJ85/SC/NC
	Isolation en éthylène-propylène gaine intérieure en polyoléfine réticulée tresse de fil d'acier gaine extérieure blindée en polyoléfine réticulée câble de commande marin	CKEPJ95/SCNC
	Câble de commande marin gainé de polyoléfine d'isolation d'éthylène-propylène	CKEPF/SC/NC
	Câble de commande marin blindé de tresse de fil de cuivre de gaine intérieure de polyoléfine d'isolation d'éthylène-propylène	CKEPF80/SC/NC
	Câble de commande marin blindé de tresse de fil d'acier de gaine intérieure de polyoléfine d'isolation d'éthylène-propylène	CKEPF90/SC/NC
	Isolation en éthylène-propylène, gaine intérieure en polyoléfine, tresse en fil de cuivre, gaine extérieure blindée en polyoléfine, câble de commande de pneu	CKEPF86/SC/NC
	Isolation en éthylène-propylène, gaine intérieure en polyoléfine, tresse de fil d'acier, gaine extérieure blindée en polyoléfine, câble de commande marin	CKEPF96/SC/NC

Description du produit

Câble d'alimentation XLPE 127-220kV avec conducteur en cuivre, gaine extérieure en aluminium ondulé PE 4

Performance thermique

Température maximale admissible pour le conducteur : 90 ℃ dans des conditions de fonctionnement normales ; 250 ℃ en court-circuit (max. la durée est de 5s).
Les câbles sous gaine PVC ne doivent pas être installés dans une température ambiante inférieure à 0 ℃, le câble doit être chauffé avant l'installation.

Câble d'alimentation XLPE 127-220kV avec conducteur en cuivre, gaine extérieure en aluminium ondulé PE 5

Propriétés mécaniques

Il est recommandé que le rayon de courbure minimum soit égal à 20 fois le diamètre total du câble.

Gaine métallique

Câble avec gaine en aluminium ondulé : endroits où il n'y a pas beaucoup de corrosion mais où il y a beaucoup d'exigence de résistance mécanique (par exemple connexion directe aux transformateurs). Pose sur bridges et dans les diaphyses cervicales).

Gaine extérieure en plastique

Les câbles avec gaine extérieure en PVC (type 02) conviennent à la ligne de transmission par câble haute tension avec des exigences générales de résistance au feu et une certaine exigence d'isolation sur la gaine extérieure.
Les câbles avec gaine extérieure en PE (type 03) conviennent aux lignes de transmission haute tension directement enterrées sous terre avec des exigences d'isolation plus élevées sur la gaine extérieure ; et s'ils sont posés dans des tunnels ou des puits verticaux, des mesures anti-incendie et ignifuges doivent être prises. .

Isolation

Polyéthylène réticulé, type HF XLPE 90ºC, Conforme à la norme CEI 60092-353.

Performance au feu

La résistance au feu du câble est conforme à la norme CEI 60332-1-2 ou CEI 60332-3-22.
Résistance au feu des câbles conformément à la norme CEI 60331-21.
Non-propagation du feu selon la norme CEI 60332-3-22. LSHF (Low Smoke Halogen Free) selon la norme CEI 60754-1.
Faible émission de fumée selon CEI 61034 : transmission lumineuse > 60%.
Faible émission de gaz corrosifs selon CEI 60754-2.

Affichage du produit

YJLLW02 (3)

YJLLW03 (3)

YJLW02 (3)

YJLW03 (3)

XLPE, affichage du certificat du câble d'alimentation en PVC

câble d'alimentation -1

câble d'alimentation 2

Câble d'alimentation basse tension-1

ISO45001

Alimentation électrique 1-3kV CE-C-0815-16-157-04-1A(1)

Alimentation électrique 1-3kV CE-C-0815-16-157-04-1A(2)

√CE-C-0815-16-157-04-1A(2)

√CE-C-0815-16-157-04-1A(1)

√CE C 0815 16 157 02 9A(1)6-35kV YJV YJLV YJY等

√CE C 0815 16 157 02 9A(1)6-35kV YJV YJLV YJY等(2)

Gaine extérieure non métallique de gaine en aluminium ondulée d'isolation de XLPE pour la tension évaluée de 127/220kV

Taille de la structure et paramètres de performance

Conducteur			Isolation nominale Épaisseur millimètre	Épaisseur de la gaine en aluminium millimètre	Non métallique épaisseur de la gaine millimètre
Croix nominale- zone de coupe mm²	Forme	Diamètre approx. mm	Isolation nominale Épaisseur millimètre	Épaisseur de la gaine en aluminium millimètre	Non métallique épaisseur de la gaine millimètre
400	Circulaire Compacté	23.1	27.0	2.4	5.0
500		26.4	27.0	2.4	5.0
630		30.1	26.0	2.4	5.0
800	Millikan Conducteur	35.2	25.0	2.4	5.0
1000		39.5	24.0	2.0	5.0
1200		42.6	24.0	2.0	5.0
1400		46.0	24.0	2.6	5.0
1600		49.2	24.0	2.6	5.0
2000		54.4	24.0	2.8	5.0
2500		61.0	24.0	2.8	5.0
