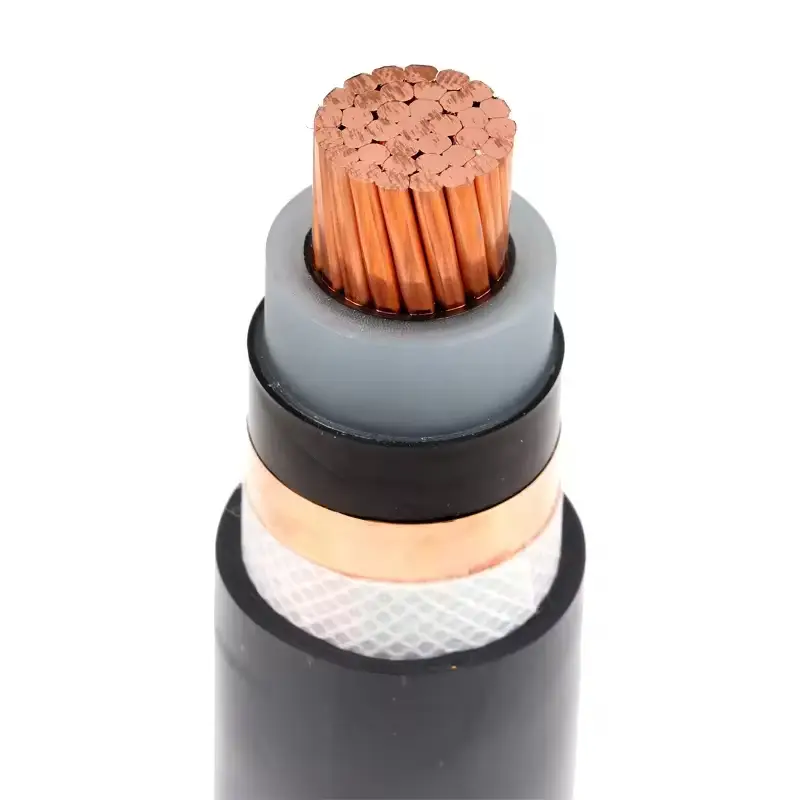

Câble d'alimentation isolé en plastique à conducteur en cuivre pour tension nominale jusqu'à 26/35 kV inclus
● Norme
Le produit est fabriqué selon la norme GB/T 12706 ou IEC, BS, DIN et ASTM sur demande.
Taper | Nom | Application |
YJV | Câble d'alimentation à gaine PVC avec conducteur en cuivre isolé XLPE | Pour la pose dans les portes, dans les tunnels et directement dans le sol, ne nécessite pas de supporter des forces mécaniques externes Un câble unipolaire dans un conduit magnétique n'est pas autorisé. |
YJLV | Conducteur en aluminium, câble d'alimentation à gaine PVC isolé XLPE | |
YJY | Câble d'alimentation à gaine PE isolé XLPE avec conducteur en cuivre | |
YJLY | Conducteur en aluminium, câble d'alimentation à gaine PE isolé XLPE |
Description du produit
Max. la température de court-circuit du conducteur ne doit pas dépasser 250°C (5sMax.Duration)
Le rayon de courbure du câble unipolaire ne doit pas être inférieur à 20 fois le diamètre du câble
Le rayon de courbure du câble à trois conducteurs ne doit pas être inférieur à 15 fois le diamètre du câble
Max. température de fonctionnement continue admissible du conducteur : 90 ℃
La température maximale de court-circuit du conducteur ne doit pas dépasser 250 ℃ (durée maximale de 5 s)
La température ambiante lors de l'installation ne doit pas être inférieure à 0°C
Le rayon de courbure d'un câble ne doit pas être inférieur à 15 fois le diamètre du câble.
Max. température de fonctionnement continue admissible du conducteur : 70 ℃
Max. la température de court-circuit du conducteur ne doit pas dépasser 160 ℃ (durée maximale de 5 s)
La température ambiante lors de l'installation ne doit pas être inférieure à 0°C
Le rayon de courbure d'un câble ne doit pas être inférieur à 15 fois le diamètre du câble
Résistance au feu des câbles conformément à la norme CEI 60331-21.
LSHF (Low Smoke Halogen Free) selon la norme CEI 60754-1. Faible émission de fumée selon CEI 61034 : transmission lumineuse > 60%. Faible émission de gaz corrosifs selon CEI 60754-2.
Max. Température nominale du conducteur du câble ----- -90 ℃
Température ambiante dans l'air ------------40℃
Température du sol --------- 25 ℃
Résitivité thermique du sol----------------2,0K·m/W
Profondeur de pose------------0,8 m
Circuit unique uniquement
Désignation de tension
● La tension nominale du câble pour une application donnée doit être adaptée aux conditions de fonctionnement du système dans lequel le câble est utilisé et est exprimée sous la forme de Uo/U(Um) kV où:
Uo : tension nominale à fréquence industrielle entre le conducteur et l'écran ou la gaine métallique pour laquelle le câble est conçu ;
U — La tension nominale à fréquence industrielle entre les conducteurs pour laquelle le câble est conçu ;
Um — La valeur maximale de la « tension système la plus élevée » pour laquelle l'équipement peut être utilisé
● Les tensions nominales du câble appliquées dans un système à trois phrases sont indiquées dans le tableau.
U |
Euh | Uo | |
Première classe | Deuxième classe | ||
1 | 1.2 | 0.6 | 0.6 |
3 | 3.6 | 1.8 | 3.6 |
6 | 7.2 | 3.6 | 6 |
10 | 12 | 6 | 8.7 |
15 | 17.5 | 8.7 | 12 |
20 | 24 | 12 | 18 |
35 | 42 | 21 | 26 |
Le câble de première classe adapté à un temps de défaut à la terre monophasé ne dépasse pas 1 min à chaque fois et Max le temps ne doit pas dépasser 8 heures et ne pas dépasser 125 heures au total sur une année.
Le câble de deuxième classe convient pour un temps de défaut à la terre plus long et de meilleures performances d'isolation.
Le câble unipolaire est installé en parallèle. L'espace adjacent est équivalent au diamètre du câble.
Facteurs d'évaluation du courant transporté pour différentes températures du sol
Température du sol ℃ | 15 | 20 | 25 | 30 | 35 | 40 | 45 |
Facteur de notation | 1.07 | 1.04 | 1.0 | 0.96 | 0.92 | 0.87 | 0.83 |
Facteurs nominaux de courant transporté pour différentes résistivité thermique
Facteurs de notation pour le sol
| 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 |
Trois cœurs | 1.0 | 0.943 | 0.877 | 0.792 | 0.736 | 0.675 | 0.641 |
Noyau unique | 1.0 | 0.934 | 0.850 | 0.748 | 0.692 | 0.635 | 0.598 |
Facteurs d'évaluation du courant transporté pour différentes températures de l'air
Température de l'air ℃ | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
Facteur de notation | 1.18 | 1.14 | 1.10 | 1.05 | 1.0 | 0.95 | 0.89 |
Affichage du produit
XLPE, affichage du certificat du câble d'alimentation en PVC
Câble d'alimentation isolé XLPE pour tension nominale 3,6/6kV
Nominal
|
Épaisseur de l'isolation
| YJV、YJY、YJLV、YJLY | YJV62、YJV22、YJLV62、YJLV22 | YJV72、YJV32、YJLV72、YJLV32 | ||||||
Environ
|
Calculé
|
Environ
|
Calculé
|
Environ
|
Calculé
| |||||
YJV
|
YJLV
|
YJV62
| YJLV62 YJLV22 |
YJV72
| YJLV72 YJLV32 | |||||
1×25 | 2.5 | 17.7 | 509 | 360 | 21.1 | 739 | 590 | 24.9 | 880 | 730 |
1×35 | 2.5 | 19.0 | 628 | 414 | 22.2 | 863 | 647 | 26.0 | 1009 | 788 |
1×50 | 2.5 | 20.2 | 769 | 478 | 23.6 | 1029 | 736 | 27.4 | 1182 | 889 |
1×70 | 2.5 | 22.0 | 1008 | 586 | 25.2 | 1278 | 856 | 29.0 | 1439 | 1018 |
1×95 | 2.5 | 23.7 | 1274 | 698 | 27.1 | 1576 | 1000 | 30.9 | 1748 | 1172 |
1×120 | 2.5 | 25.1 | 1530 | 805 | 28.3 | 1835 | 1110 | 32.1 | 2018 | 1293 |
1×150 | 2.5 | 26.7 | 1818 | 918 | 30.1 | 2156 | 1256 | 33.9 | 2349 | 1449 |
1×185 | 2.5 | 28.5 | 2179 | 1076 | 31.7 | 2524 | 1424 | 36.5 | 2824 | 1732 |
1×240 | 2.6 | 31.1 | 2762 | 1290 | 34.5 | 3156 | 1683 | 39.1 | 3463 | 1990 |
1×300 | 2.8 | 34.0 | 3399 | 1551 | 38.8 | 4184 | 2336 | 42.0 | 4156 | 2308 |
1×400 | 3.0 | 37.3 | 4273 | 1919 | 41.9 | 5109 | 2760 | 45.3 | 5103 | 2750 |
1×500 | 3.2 | 42.2 | 5430 | 2401 | 47.0 | 6396 | 3374 | 51.4 | 6539 | 3512 |
1×630 | 3.2 | 46.1 | 6843 | 2910 | 51.1 | 7920 | 3991 | 55.5 | 8075 | 4144 |
1×800 | 3.2 | 50.2 | 8560 | 3514 | 55.2 | 9729 | 4683 | 59.6 | 9884 | 4837 |
1×1000 | 3.2 | 53.1 | 10331 | 4136 | 58.7 | 11666 | 5472 | 62.3 | 11759 | 5609 |
3×25 | 2.5 | 35.6 | 1686 | 1234 | 40.2 | 2489 | 2037 | 43.6 | 3383 | 2932 |
3×35 | 2.5 | 38.2 | 2089 | 1443 | 43.0 | 2968 | 2313 | 47.4 | 4333 | 3644 |
3×50 | 2.5 | 41.0 | 2530 | 1651 | 45.8 | 3470 | 2585 | 50.2 | 4917 | 3996 |
3×70 | 2.5 | 44.7 | 3355 | 2083 | 49.7 | 4399 | 3128 | 54.1 | 5953 | 4682 |
3×95 | 2.5 | 48.5 | 4178 | 2440 | 53.5 | 5309 | 3572 | 57.9 | 7010 | 5272 |
3×120 | 2.5 | 51.3 | 4937 | 2751 | 56.7 | 6183 | 3997 | 61.1 | 7965 | 5779 |
3×150 | 2.5 | 55.0 | 5965 | 3251 | 60.6 | 7326 | 4612 | 65.0 | 9214 | 6500 |
3×185 | 2.5 | 58.6 | 7028 | 3704 | 64.2 | 8475 | 5161 | 68.6 | 10473 | 7193 |
3×240 | 2.6 | 64.7 | 8928 | 4489 | 70.5 | 10561 | 6118 | 74.9 | 12789 | 8309 |
3×300 | 2.8 | 70.9 | 11004 | 5432 | 76.9 | 12813 | 7242 | 85.0 | 16326 | 10755 |
3×400 | 3.0 | 77.8 | 13659 | 6563 | 85.4 | 16492 | 9411 | 92.3 | 19528 | 12500 |
3×500 | 3.2 | 88.3 | 17519 | 8389 | 96.1 | 20771 | 11664 | 103.0 | 24204 | 15146 |
3×630 | 3.2 | 96.7 | 21941 | 10083 | 105.1 | 25639 | 13797 | 112.0 | 29392 | 17603 |
