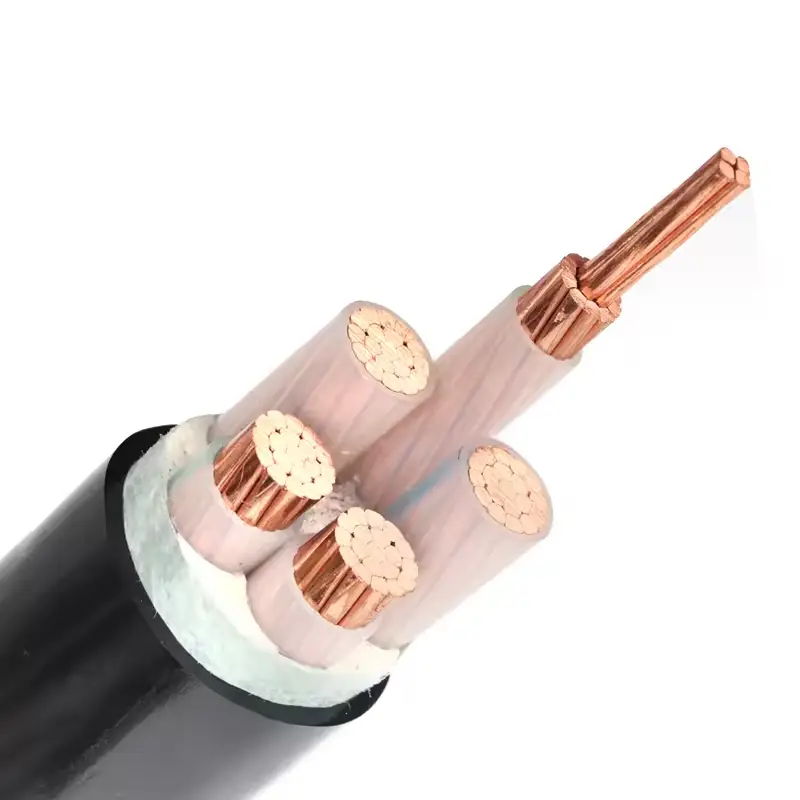

Câble d'alimentation isolé XLPE pour tension nominale 0,6/1 KV 1

Câble d'alimentation isolé XLPE pour tension nominale 0,6/1 KV 2

Câble d'alimentation isolé XLPE pour tension nominale 0,6/1 KV

● Norme

Ce produit met en œuvre : la norme CEI 60092-376.

● Pour la pose en intérieur dans des tunnels ou des tranchées de câbles, incapable de supporter les forces mécaniques externes.

Un câble unipolaire dans un conduit magnétique n'est pas autorisé.

● Conducteur

Cuivre électrolytique, classe 5 (souple), Conducteur aluminium selon CEI 60228.

● Isolation

Polyéthylène réticulé, type HF XLPE 90ºC, conforme à la norme CEI 60092-353.

● L'identification standard des conducteurs isolés selon HD 308 est la suivante

1 X Naturel

3 x marron + noir + gris

4 X Marron + Noir + Gris + Bleu

Autres couleurs disponibles sur demande.

Noyau isolant avec isolation blanche imprimée avec des marquages numériques noirs

La gaine imprime le nom du fabricant, le modèle, la tension, les spécifications, le marquage de longueur, etc.

● Gaine extérieure

Gaine extérieure en polyoléfine LSHF type SHF1 selon CEI 60092-360. Couleur noire.

enquête

Écrire une critique

Taper	Nom du câble	Domaine d'utilisation
YJV	Conducteur en cuivre isolé XLPE, câble d'alimentation à gaine PVC	Pour la pose en intérieur dans des tunnels ou des tranchées de câbles, incapable de supporter les forces mécaniques externes. Un câble unipolaire dans un conduit magnétique n'est pas autorisé.
YJLV	Conducteur en aluminium isolé XLPE, câble d'alimentation à gaine PVC
YJY	Conducteur en cuivre isolé XLPE avec gaine PE Câble d'alimentation
YJLY	Conducteur en aluminium isolé XLPE avec gaine PE Câble d'alimentation

Catégorie de câble	Nom du câble	Modèle de câble
Câble de commande marin	Câble de commande marin blindé tressé de fil de cuivre de gaine intérieure de PVC d'isolation d'éthylène-propylène	CKEV80/DA/SA/NA
	Câble de commande marin blindé tressé en fil d'acier de mûre de gaine intérieure de PVC d'isolation d'éthylène-propylène	CKEV90/DA/SA/NA
	Isolation en éthylène-propylène Gaine intérieure en PVC Tresse en fil de cuivre Gaine extérieure en PVC blindé Câble de commande marin	CKEV82/DA/SA/NA
	Isolation éthylène-propylène Gaine intérieure en PVC Tresse de fil d'acier Gaine extérieure en PVC blindé Câble de commande marin	CKEV92/DA/SA/NA
	Câble de commande marin gainé de polyoléfine réticulée avec isolation en éthylène-propylène	CKEPJ/SC/NC
	Isolation en éthylène-propylène, gaine intérieure en polyoléfine réticulée, tresse en fil de cuivre, câble de commande marin blindé	CKEPJ80/SC/NC
	Isolation en éthylène-propylène, gaine intérieure en polyoléfine réticulée, fil d'acier, armure tressée, câble de commande marin	CKEPJ90/SC/NC
	Isolation en éthylène-propylène gaine intérieure en polyoléfine réticulée tresse en fil de cuivre gaine extérieure blindée en polyoléfine réticulée câble de commande marin	CKEPJ85/SC/NC
	Isolation en éthylène-propylène gaine intérieure en polyoléfine réticulée tresse de fil d'acier gaine extérieure blindée en polyoléfine réticulée câble de commande marin	CKEPJ95/SCNC
	Câble de commande marin gainé de polyoléfine d'isolation d'éthylène-propylène	CKEPF/SC/NC
	Câble de commande marin blindé de tresse de fil de cuivre de gaine intérieure de polyoléfine d'isolation d'éthylène-propylène	CKEPF80/SC/NC
	Câble de commande marin blindé de tresse de fil d'acier de gaine intérieure de polyoléfine d'isolation d'éthylène-propylène	CKEPF90/SC/NC
	Isolation en éthylène-propylène, gaine intérieure en polyoléfine, tresse en fil de cuivre, gaine extérieure blindée en polyoléfine, câble de commande de pneu	CKEPF86/SC/NC
	Isolation en éthylène-propylène, gaine intérieure en polyoléfine, tresse de fil d'acier, gaine extérieure blindée en polyoléfine, câble de commande marin	CKEPF96/SC/NC

Description du produit

Câble d'alimentation isolé XLPE pour tension nominale 0,6/1 KV 3

Performances électriques

Câbles évalués à AC150/250V

Câble d'alimentation isolé XLPE pour tension nominale 0,6/1 KV 4

Directement dans les airs

1.La distance entre les centres des câbles des câbles unipolaires posés en parallèle : section transversale du conducteur<185 mm² :
2 fois la section transversale du diamètre du câble du conducteur>240 mm² : 90 mm.
2. Température de l'air ambiant : 40 ℃.
Température de fonctionnement 3.Max.continue du conducteur : 90 ℃

Directement dans le sol

1. Les câbles unipolaires sont installés séparément, la distance entre le centre du câble est 2 fois supérieure au diamètre du câble.
2. Température du sol: 25 ℃
Température de fonctionnement 3.Max.continue du conducteur : 90 ℃
4.Résistivité thermique du sol : 2,0℃.m/W.
5. Profondeur d'enfouissement direct : 0. 7m.

Performance au feu

La résistance au feu du câble est conforme à la norme CEI 60332-1-2 ou CEI 60332-3-22.
Résistance au feu des câbles conformément à la norme CEI 60331-21.
Non-propagation du feu selon la norme CEI 60332-3-22. LSHF (Low Smoke Halogen Free) selon la norme CEI 60754-1. Faible émission de fumée selon CEI 61034 : transmission lumineuse > 60%. Faible émission de gaz corrosifs selon CEI 60754-2.

Propriétés mécaniques

Le rayon de courbure minimum des câbles unipolaires est 12 fois le diamètre extérieur du câble.
Le rayon de courbure minimum d'un câble à 3 conducteurs est 9 fois le diamètre extérieur du câble.

Demande de produits

1. système de transport et de distribution d'énergie : utilisé dans les réseaux de transmission et de distribution d'énergie moyenne et basse tension pour transmettre l'énergie de la sous-station à divers lieux de consommation d'énergie.
2. Usines et installations industrielles : pour alimenter les équipements et machines dans les environnements industriels tels que les usines et les ateliers.
3. bâtiments commerciaux et civils : distribution et raccordement de l'électricité au sein des bâtiments.
4. construction d'infrastructures : alimentation électrique dans des projets d'ingénierie tels que des routes et des ponts.

Facteurs de courant admissible pour différentes températures de l'air ambiant

Facteurs de courant admissible pour différentes températures du sol

Affichage du produit

24页1

24页 2

23页 4

23页 3

23页 2

23页 1

XLPE, affichage du certificat du câble d'alimentation en PVC

câble d'alimentation -1

câble d'alimentation 2

Câble d'alimentation basse tension-1

ISO45001

Alimentation électrique 1-3kV CE-C-0815-16-157-04-1A(1)

Alimentation électrique 1-3kV CE-C-0815-16-157-04-1A(2)

√CE-C-0815-16-157-04-1A(2)

√CE-C-0815-16-157-04-1A(1)

√CE C 0815 16 157 02 9A(1)6-35kV YJV YJLV YJY等

√CE C 0815 16 157 02 9A(1)6-35kV YJV YJLV YJY等(2)

Capacité de charge des groseilles et facteurs d’influence

Capacité de charge de courant pour les câbles avec conducteur en cuivre, isolation XLPE à température de fonctionnement maximale (Unité : A)

Section transversale nominale du conducteur mm²	Résistance Max.D.C du conducteur à 20 ℃ (Ω/km)
	Cuivre		Aluminium
1		18.1	-
1.5		12.1	-
2.5		7.41	-
4		4.61	-
6		3.08	-
10		1.83	3.08
16		1.15	1.91
25		0.727	1.20
35		0.524	0.868
50		0.387	0.641
70		0.268	0.443
95		0.193	0.320
120		0.153	0.253
150		0.124	0.206
185		0.0991	0.164
240		0.0754	0.125
300		0.0601	0.100
400		0.0470	0.0778
500		0.0366	0.0605
630		0.0283	0.0469
800		0.0221	0.0367
Fréquence de puissance Test de tension alternative		Tension d'essai 3,5 kV/5 min
