Visão geral do produto

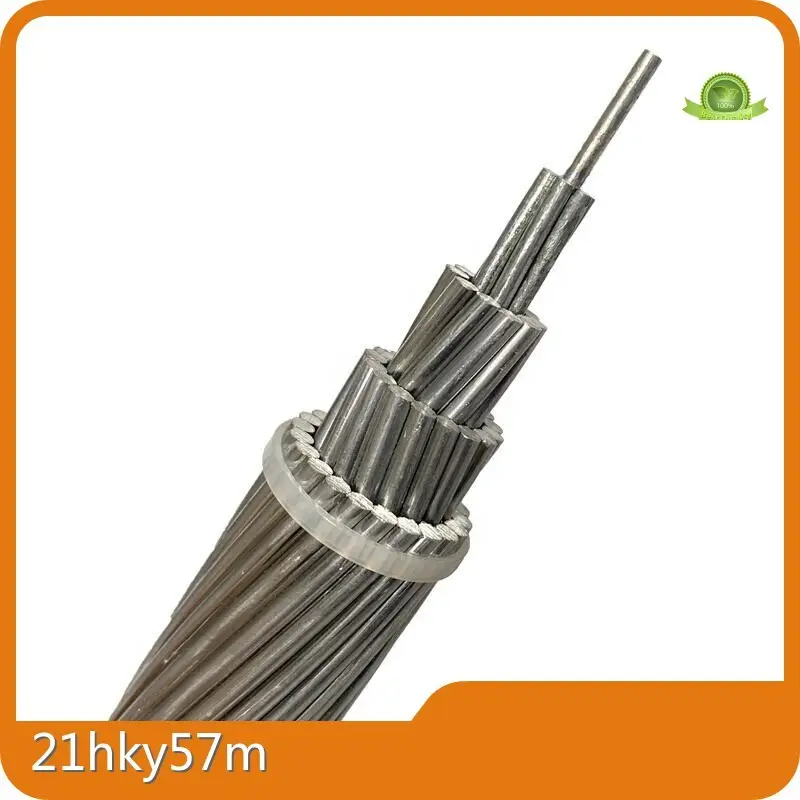

O fio trançado de liga de alumínio é amplamente utilizado na transmissão de energia e é composto por vários fios de fio único de liga de alumínio, aumentando a flexibilidade e a resistência mecânica.

Características do produto

Leve, resistente à corrosão e ao calor, com boa condutividade elétrica e alta capacidade de tensão mecânica.

Valor do produto

Reduz custos de engenharia e prolonga a vida útil em ambientes adversos, garantindo transmissão de energia confiável em longas distâncias.

Vantagens do produto

Transporta com eficiência energia elétrica, amplamente utilizada em linhas de transmissão aéreas e em campos industriais especiais, como geração de energia eólica e solar. Padrões e especificações rígidos são seguidos no processo de produção para garantir qualidade e desempenho.

Cenários de Aplicação

Amplamente utilizado em transmissão de energia e campos industriais especiais e requer seleção, instalação e manutenção cuidadosas para garantir uma operação segura e estável no sistema de energia.

Não.	Tipo	Nome	Cros s - seção área	Padrão
1	JL	AAC	10~1000	GB/T 1179-2017
2	JLHA2、JLHA1	AAAC	16~1000
3	JL/G1A、JL/G1B、 JL/G2A、JL/G2B、 JL/G3A	ACSR	16~1000
4	JL/G1AF、JL/G2AF、 JL/G3AF	ACSR	16~1000
5	JLHA2/G1A、 JLHA2/G1B、 JLHA2/G3A	Condutor de liga de alumínio reforçado com aço	16~1000
6	JLHA1/G1A、 JLHA1/G1B、 JLHA1/G3A	Condutor de liga de alumínio reforçado com aço	16~1000
7	JL/LHA2、JL/LHA1	Liga de alumínio condutora de alumínio reforçada	16~1000
8	JL/LB20A	Condutor de alumínio revestido de alumínio reforçado com aço	16~1000
9	JLHA20A/LB1A、 JLHA2/LB20A	Liga de alumínio Condutor revestido de alumínio reforçado com aço	16~1000
10	JG1A、JG1B、 JG2A、JG3A	Fio trançado de aço	4~63
11	JLB20A、JLB20B	Fio trançado de aço revestido de alumínio	4~200

Categoria de cabo	Nome do cabo	Modelo de cabo
Cabo de controle marítimo	Cabo de controle marinho blindado trançado com fio de cobre com bainha interna de PVC com isolamento de etileno e propileno	CKEV80/DA/SA/NA
	Cabo de controle marinho blindado trançado com fio de aço blackberry com isolamento de etileno e propileno bainha interna de PVC	CKEV90/DA/SA/NA
	Cabo de controle marítimo com bainha interna de PVC com isolamento de etileno e propileno trançado de fio de cobre blindado com bainha externa de PVC	CKEV82/DA/SA/NA
	Cabo de controle marítimo com bainha interna de PVC com isolamento de etileno-propileno trançado de fio de aço blindado com bainha externa de PVC	CKEV92/DA/SA/NA
	Cabo de controle marítimo com bainha de poliolefina reticulada com isolamento de etileno propileno	CKEPJ/SC/NC
	Cabo de controle marinho blindado com isolamento de etileno e propileno, bainha interna de poliolefina reticulada, fio de cobre trançado	CKEPJ80/SC/NC
	Cabo de controle marinho com isolamento de etileno e propileno, bainha interna de poliolefina reticulada, fio de aço trançado	CKEPJ90/SC/NC
	Isolamento de etileno propileno bainha interna de poliolefina reticulada trança de fio de cobre blindado bainha externa de poliolefina reticulada cabo de controle marítimo	CKEPJ85/SC/NC
	Isolamento de etileno propileno bainha interna de poliolefina reticulada trança de fio de aço blindado bainha externa de poliolefina reticulada cabo de controle marítimo	CKEPJ95/SCNC
	Cabo de controle marinho revestido de poliolefina com isolamento de etileno e propileno	CKEPF/SC/NC
	Cabo de controle marítimo blindado com bainha interna de poliolefina com isolamento de etileno e propileno	CKEPF80/SC/NC
	Cabo de controle marítimo blindado com bainha interna de poliolefina com isolamento de etileno e propileno	CKEPF90/SC/NC
	Cabo de controle de pneu com bainha interna de poliolefina com isolamento de etileno e propileno trançado de fio de cobre blindado com bainha externa de poliolefina	CKEPF86/SC/NC
	Cabo de controle marítimo com bainha interna de poliolefina com isolamento de etileno e propileno trançado de fio de aço blindado com bainha externa de poliolefina	CKEPF96/SC/NC

Descrição do produto

Características operacionais 1

Cabo elétrico isolado em XLPE para tensão de frequência de energia nominal Uo/U:3,6/6kV~26/35kV
máx. a temperatura de curto-circuito do condutor não deve exceder 250°C (5sMax.Duration)
O raio de curvatura do cabo unipolar não deve ser inferior a 20 vezes o diâmetro do cabo
O raio de curvatura do cabo de três núcleos não deve ser inferior a 15 vezes o diâmetro do cabo

Características operacionais 2

Cabo elétrico isolado em XLPE para tensão de frequência de energia nominal Uo/U:0,6/1kV
Temperatura operacional contínua máxima permitida do condutor: 90 ℃
A temperatura máxima de curto-circuito do condutor não deve exceder 250 ℃ (4s Max.Duration)
A temperatura ambiente durante a instalação não deve ser inferior a 0 ℃
O raio de curvatura do cabo unipolar não deve ser inferior a 20 vezes o diâmetro do cabo. O raio de curvatura do cabo de três núcleos não deve ser inferior a 12 vezes o diâmetro do cabo.

Desempenho de fogo

O produto é adequado para utilização em redes de distribuição de energia ou instalações fixas de equipamentos industriais com tensão nominal de até 26/35kV inclusive.

Propriedades mecânicas

O raio de curvatura mínimo de um cabo de 3 núcleos é 9 vezes o diâmetro externo do cabo.

Isolamento

Polietileno reticulado, tipo HF XLPE 90ºC, conforme IEC 60092-353.

Bainha externa

Revestimento externo de polivinil LSHF tipo SHF1 de acordo com IEC 60092-360. Cor preta.

Designação de tensão

● A tensão nominal do cabo para uma determinada aplicação deve ser adequada às condições de operação do sistema no qual o cabo é usado e é expressa na forma de Uo/U(Um) kV Onde:

Uo —A tensão nominal de frequência industrial entre o condutor e a blindagem ou bainha metálica, para a qual o cabo foi projetado;

U —A tensão nominal de frequência industrial entre os condutores para a qual o cabo foi projetado;

Um —O valor máximo da "tensão mais alta do sistema" para a qual o equipamento pode ser operado

Tipo	Nº de núcleos	Nominal cruzar secional área milímetros
Alumínio Liga condutor	Nº de núcleos	Nominal cruzar secional área milímetros
TC90(-40)YJLHV YJLHV22 AC90(-40)/YJLHS ACWU90(-40)/YJLHS2 YJLHV32	1	4-800
	2	4-500
	3	4-500
	4	4-500
	3+1	4-500
	5	4-500
	4+1	4-500
	3+2	4-500

Os cabos blindados de núcleo único são usados apenas para sistemas D.C.. Assim como para sistemas A.C.

material blindado não magnético deve ser usado ou medidas de isolamento magnético devem ser aplicadas.

Exibição do produto

钢丝-钢带铠装-对比图

14页--3

14页--4

14页--5

14页--6

15页--1

15页--3

15页--4

16页--1

16页--2

13页--1

13页--2

13页--3

13页--4

14页--1

14页--2

6 (4)

5 (7)

4 (7)

3 (14)

2 (23)

1 (32)

Exibição do certificado do cabo de alimentação

ISO45001 (2)

ISO14001

8018 12782

Especificamente icação	Taxa de aço %	Cruzamento nominal área seccional mm²			Nº de fio m		Diâmetro do fio único		Diâmetro milímetros		Calculado peso kg/km	Tensão nominal força kN (JL/G1A)	Resistência DC do Maestro a 20℃ Ω/km
Especificamente icação	Taxa de aço %	Al	St	Total	Al	St	Al	St	Aço essencial	Condu- diretor	Calculado peso kg/km	Tensão nominal força kN (JL/G1A)	Resistência DC do Maestro a 20℃ Ω/km
10/2	16.7	10.6	1.78	12.4	6	1	1.50	1.50	1.50	4.50	42.8	4.14	2.7062
16/3	16.7	16.1	2.69	18.8	6	1	1.85	1.85	1.85	5.55	65.2	6.13	1.7791
25/4	16.7	24.9	4.15	29.1	6	1	2.30	2.30	2.30	2.30	100.7	9.10	1.1510
35/6	16.7	34.9	5.81	40.7	6	1	2.72	2.72	2.72	8.16	140.9	12.55	0.8230
50/8	16.7	48.3	8.64	56.30	6	1	3.20	3.20	3.20	9.60	194.8	16.81	0.5946
50/30	58.3	50.7	29.6	80.3	12	7	2.32	2.32	6.96	11.6	371.3	42.61	0.5693
70/10	16.7	68.0	11.3	79.3	6	1	3.80	3.80	3.80	11.4	275.0	23.36	0.4217
70/40	58.3	69.7	40.7	110	12	7	2.72	2.72	8.16	13.6	510.4	58.22	0.4141
95/15	16.2	94.4	15.3	110	26	7	2.15	1.67	5.01	13.6	380.5	34.93	0.3059
95/20	19.8	95.1	18.8	114	7	7	4.16	1.85	5.55	13.9	408.5	37.24	0.3020
95/55	58.3	96.5	56.3	153	12	7	3.20	3.20	9.60	16.0	706.4	77.85	0.2992
120/7	5.6	119	6.6	125	18	1	2.90	2.90	2.90	14.5	378.9	27.74	0.2422
120/20	16.3	116	18.8	134	26	7	2.38	1.85	5.55	15.1	466.4	42.26	0.2496
120/25	19.8	122	24.2	147	7	7	4.72	2.10	6.30	15.7	526.0	47.96	0.2346
120/70	58.3	122	71.3	193	12	7	3.60	3.60	10.8	18.0	894.0	97.92	0.2364
150/8	5.6	145	8.04	153	18	1	3.20	3.20	3.20	16.0	461.3	32.73	0.1990
150/20	12.9	146	18.8	164	24	7	2.78	1.85	5.55	16.7	549.0	46.78	0.1981
150/25	16.3	149	24.2	173	26	7	2.70	2.10	6.30	17.1	600.5	53.67	0.1940
150/35	23.3	147	34.4	182	30	7	2.50	2.50	7.50	17.5	675.4	64.94	0.1962
185/10	5.6	183	10.2	193	18	1	3.60	3.60	3.60	18.0	583.8	40.51	0.1572
185/25	13.0	187	24.2	211	24	7	3.15	2.10	6.30	18.9	705.5	59.23	0.1543
185/30	16.3	181	29.6	211	26	7	2.98	2.32	6.96	18.9	732.0	64.56	0.1592
185/45	23.1	185	43.1	228	30	7	2.80	2.80	8.40	19.6	847.2	80.54	0.1564
210/10	5.6	204	11.3	215	18	1	3.80	3.80	3.80	19.0	650.5	45.14	0.1411
210/25	13.0	209	27.1	236	24	7	3.33	2.22	6.66	20.0	788.4	66.19	0.1380
210/35	16.2	212	34.4	246	26	7	3.22	2.50	7.50	20.4	853.1	74.11	0.1364
